ألواح الرصف اللمسية: كيفية تصميم مساحات عامة شاملة ويمكن الوصول إليها وفقًا للمعايير البريطانية

يتطلب تصميم البيئات العامة الشاملة حقًا الامتثال الصارم للمعايير البريطانية من خلال تنفيذ ألواح الرصف اللمسية المعتمدة وشرائط الرصف اللمسية عالية المتانة لضمان التنقل الآمن والمستقل ويمكن التنبؤ به للأفراد المكفوفين وضعاف البصر عبر البنى التحتية الحضرية.

في لمحة

فهم المعايير البريطانية لألواح وشرائط الرصف الملموسة

يجب أن يتوافق نشر مؤشرات سطح الأرض اللمسية داخل المملكة المتحدة بشكل صارم مع BS 8300-1:2018 وBS 8300-2:2018 جنبًا إلى جنب مع إرشادات وزارة النقل المحددة لإنشاء تخطيطات حضرية يمكن التنبؤ بها.

يشكل التنقل في البيئة المبنية الحديثة تحديات كبيرة للأفراد ذوي الإعاقة البصرية. ولسد هذه الفجوة، تعتمد البنية التحتية البريطانية على مؤشرات سطحية لمسية موحدة توفر ردود فعل حسية مهمة تحت الأقدام أو عبر عصا. تحدد المعايير البريطانية الأبعاد الدقيقة والملفات التعريفية والترتيبات والألوان المطلوبة لنقل تحذيرات لا لبس فيها أو إشارات اتجاهية. ومن خلال ضمان التوحيد في جميع الأماكن العامة، من مراكز النقل إلى أرصفة الضواحي، تصبح شبكات المشاة واضحة المعالم وأكثر أمانا بشكل كبير.

تحكم الأطر التنظيمية مثل BS 8300 تصميم المباني وأساليبها، مع التركيز على أن الشمولية ليست مجرد ميزة تصميم اختيارية ولكنها ضرورة قانونية وهندسية أساسية. وفي هذا السياق، يضمن دمج شرائح الرصف اللمسية المتميزة في الأرصفة الحالية والجديدة أن تفي مشاريع الهندسة المدنية بالالتزامات القانونية مع تقليل تكاليف النشر العامة. وتنص المعايير على تركيب أسطح تحذيرية محددة عند المخاطر المحددة، مثل معابر المشاة، وحواف منصات السكك الحديدية، وأعلى السلالم العامة.

تقوم فرق المشتريات الأوروبية والمملكة المتحدة بفحص شهادات الامتثال بشكل مكثف خلال مرحلة التصميم. يتم التركيز بشكل رئيسي على اتساق تخطيط الملف الشخصي، مما يضمن أن الارتفاع والتباعد بين العقيدات أو التلال الفردية يتطابق مع التفاوتات المليمترية المحددة. قد يؤدي الفشل في الامتثال لهذه المتطلبات الهندسية الدقيقة إلى إشارات حسية مربكة، مما يعرض سلامة المشاة المعرضين للخطر بشكل مباشر. لهذا السبب، يتطلع المهندسون المعماريون الحضريون الحديثون إلى مكونات مصممة بدقة والتي تتكيف بسلاسة مع الركائز الحجرية والخرسانية المتنوعة دون تغيير السلامة الهيكلية للممر المحيط.

التطبيق التنظيمي والمصفوفة الهندسية

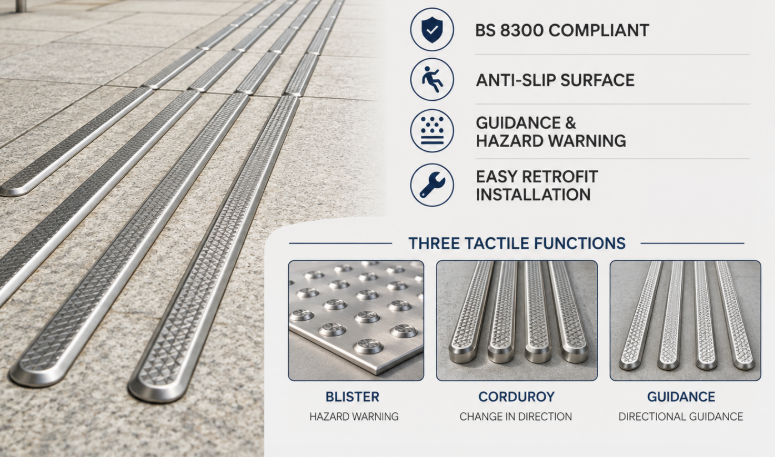

أنواع وملامح حلول الرصف اللمسي للبيئات العامة

تخدم المؤشرات التكتيكية المختلفة أغراضًا تحذيرية أو توجيهية مختلفة تمامًا، ويتم تصنيفها بشكل أساسي إلى ملفات تعريف نفطة وأنماط سروال قصير ومسارات توجيه متخصصة.

الشكل الأساسي المستخدم عند نقاط عبور المشاة هو السطح البثري، والذي يتميز بصفوف متوازية من القباب المسطحة. تم تصميم هذا التكوين المحدد لتحذير المشاة من اقترابهم من حافة الطريق أو منطقة عبور غير خاضعة للرقابة. تسمح المحاذاة الموحدة لمستخدمي الكراسي المتحركة بالعبور بين الصفوف دون التعرض لاهتزازات مفرطة، مما يسلط الضوء على جانب أساسي من التصميم متعدد الإعاقة. يجب على المهندسين التأكد من أن نمط البثرة موجه بالتوازي مع اتجاه الحركة لتحسين إمكانية الوصول والتعرف عن طريق اللمس.

على العكس من ذلك، تتكون المقاطع الجانبية من سروال قصير من حواف مستديرة ومتوازية تتعامد مع طريق المشاة. يتم نشرها بشكل صريح لتحذير الأفراد من خطر معين، مثل الاقتراب من مجموعة من السلالم، أو منصة السكك الحديدية، أو الواجهة بين مسارات المشاة والدراجات المشتركة. يؤدي الانتقال المفاجئ من الرصيف الناعم إلى نمط سروال قصير واضح إلى إثارة الوعي الفوري، مما يدفع المشاة إلى التوقف وتقييم المناطق المحيطة بهم. إن استخدام عالية الأداء شرائط الرصف الملموسة لبناء هذه الأقسام من السراويل القصيرة يضمن بقاء التلال محددة تمامًا على ملايين من تأثيرات المشاة.

تستخدم مسارات التوجيه شكلاً جانبيًا معدلاً من التلال المسطحة والذي يمتد بالتوازي مع اتجاه السفر المقصود. يعمل هذا التصميم بمثابة قناة مادية، لتوجيه المستخدمين ضعاف البصر عبر المساحات المفتوحة المعقدة مثل الساحات المدنية أو ساحات التسوق أو محطات النقل الموسعة. من خلال اتباع المسار الخطي بالعصا أو بالأقدام، يمكن للمستخدم اجتياز مساحات كبيرة دون أن يفقد اتجاهاته. تتطلب مشاريع البلديات الأوروبية في كثير من الأحيان أن تتمتع أنظمة التوجيه هذه بتصنيفات مقاومة عالية للانزلاق بشكل استثنائي لمنع مخاطر التعثر والانزلاق الثانوية أثناء الظروف الجوية الشتوية القاسية.

الملامح والتكوينات المعمارية الرئيسية

1. ملف نفطة للمعابر الخاضعة للرقابة

يتم ترتيب نمط البثرة في شكل شبكة مربعة عند وضعه عند معابر المشاة الخاضعة للرقابة، مثل معابر الحمار الوحشي أو معابر البجع، مما يسمح بالتعرف الفوري على الأقدام.

2. مؤشرات خطر سروال قصير

يتميز هذا المظهر الجانبي بموجة جيبية أو شكل حافة مسطحة، في موقع استراتيجي على بعد 400 مم بالضبط من حافة الخطر الهيكلي المقترب.

3. مسارات التوجيه الاتجاهي

يتكون هذا التصميم من قضبان مستقيمة متواصلة، ويوفر مسارًا واضحًا دون عوائق عبر الساحات المفتوحة، مما يضمن عدم تجول المشاة في مناطق المركبات.

المواصفات الهندسية للملف الشخصي

يوازن تصميم الفضاء العام الناجح بين معايير التباين البصري الأساسية والتكامل المادي السلس للحفاظ على السلامة دون التضحية بالجودة المعمارية الحضرية.

يعد تباين النصوع عنصرًا بالغ الأهمية، ولكن يتم تجاهله كثيرًا، في التصميم الشامل. تنص المعايير البريطانية على أن التركيبات اللمسية يجب أن تبرز بصريًا عن مواد الرصيف المحيطة. يتم قياس ذلك عبر مقياس قيمة انعكاس الضوء، والذي يتطلب فرقًا لا يقل عن ثلاثين نقطة بين المؤشر اللمسي والركيزة المجاورة. على سبيل المثال، يتطلب رصف الجرانيت الداكن مؤشرات معدنية فاتحة اللون أو مصقولة، في حين تتطلب المسارات الخرسانية الفاتحة فحمًا داكنًا أو إدخالات سوداء لضمان الرؤية للأفراد ضعاف البصر الذين يحتفظون بالرؤية المتبقية.

في مشاريع التنشيط الحضري المتطورة، يمكن للألواح الملموسة الخرسانية التقليدية في بعض الأحيان أن تعطل الجمالية المتماسكة لرصف الحجر الطبيعي. ولحل هذا الصراع، يحدد المهندسون المعاصرون شرائح رصف منفصلة تعمل باللمس مصنوعة من معادن فاخرة أو بوليمرات هندسية. يتم حفر هذه المكونات وتثبيتها مباشرة في أرضيات الجرانيت أو الرخام المتميزة. تحافظ هذه الطريقة على الجمالية الأساسية للمواد الراقية مع توفير الامتثال الكامل لقوانين إمكانية الوصول، مما يرضي مجالس مراجعة التصميم البلدية ومجموعات الدفاع عن إمكانية الوصول.

علاوة على ذلك، يجب أن تؤخذ الراحة الجسدية لجميع مستخدمي الأماكن العامة في الاعتبار في مصفوفة التصميم الشاملة. في حين أن العقيدات يجب أن تكون واضحة بما فيه الكفاية بحيث يمكن الشعور بها من خلال الأحذية ذات النعال السميكة، إلا أنها يجب ألا تشكل خطر تعثر للمشاة المسنين أو تسبب عدم استقرار شديد للأفراد الذين يستخدمون إطارات المشي أو العكازات أو عربات الأطفال. يضمن التصنيع الدقيق أن تكون زوايا الانتقال لكل حافة عقيدية مشطوفة تمامًا، مما يقلل من احتمالية الإمساك بنعال الأحذية مع الحفاظ على توقيع ملموس قوي لمستخدمي العصي الطويلة الذين يتنقلون في التقاطعات المعقدة.

معلمات التحقق من التصميم

اختيار المواد والمواصفات الفنية لطول العمر

إن اختيار درجة المادة المناسبة يحدد بشكل مباشر دورة الحياة التشغيلية وأداء مقاومة الانزلاق للتركيبات اللمسية في الأماكن العامة في ظل الظروف الجوية القاسية.

تتعرض الممرات العامة لضغوط بيئية شديدة، بما في ذلك حركة مرور المشاة الكثيفة، وتجاوزات مركبات الصيانة، وأملاح إزالة الجليد، ودورات التجميد والذوبان الشديدة. يمكن أن تعاني الألواح الملموسة الخرسانية التقليدية مسبقة الصب من تشظي السطح والتعرض الكلي بمرور الوقت، مما يؤدي إلى تدهور الأبعاد الهندسية الحرجة للعقيدات. ونتيجة لذلك، يتحول مديرو الأصول نحو المواد عالية الأداء مثل الفولاذ المقاوم للصدأ من الدرجة البحرية 316، والنحاس الصلب، والبولي يوريثين عالي الوزن الجزيئي لضمان الامتثال الدائم والمتانة الهيكلية.

عند تحليل الخيارات المعدنية، يكون الملمس السطحي للمؤشر الفردي أمرًا بالغ الأهمية. يمكن أن يصبح المعدن الأملس أملسًا بشكل استثنائي عندما يكون رطبًا أو ثلجيًا، مما يشكل خطرًا شديدًا على المسؤولية. ولمواجهة ذلك، تم تصميم شرائط الرصف اللمسية المتميزة بأنماط متقاطعة أو دائرة متحدة المركز أو أنماط تعبئة مملوءة بالكربوروندوم. تعمل هذه الأنسجة الدقيقة على رفع قيمة اختبار البندول بشكل كبير، مما يضمن أن التثبيت يتجاوز الحد الأدنى القياسي البالغ ستة وثلاثين وحدة PTV المطلوبة لتصنيف محتمل منخفض الانزلاق في كل من بيئات التشغيل الرطبة والجافة.

توفر خيارات البولي يوريثان نسب تكلفة إلى أداء ممتازة للتطبيقات الحضرية متوسطة الحركة. البوليمرات الحديثة المستقرة بالأشعة فوق البنفسجية تقاوم الاصفرار والهشاشة والتدهور الكيميائي الناتج عن الملوثات الحضرية. يمكن تصنيع هذه المؤشرات الاصطناعية بألوان بريطانية قياسية، بما في ذلك ظلال برتقالية محددة للمعابر غير الخاضعة للرقابة والأحمر الداكن للتقاطعات الخاضعة للرقابة. ومن خلال اختيار المواد المصممة خصيصًا للظروف المناخية القاسية في شمال أوروبا، تعمل السلطات البلدية على تقليل دورات الصيانة الطويلة الأجل وحماية ممرات النقل العام لعقود من الزمن.

مقاييس أداء المواد

طرق التثبيت وأفضل ممارسات الصيانة للامتثال

يمثل تنفيذ الحفر الأساسي الدقيق ونشر أنظمة التثبيت الكيميائية الصناعية معيار الصناعة لتثبيت مؤشرات اللمس الحديثة بشكل آمن.

يتطلب تعديل الحلول اللمسية الحديثة في الأسطح المرصوفة الموجودة أدوات متخصصة والتزامًا صارمًا ببروتوكولات التركيب الهيكلي. تبدأ العملية بنشر قوالب حفر عالية الدقة تحدد المسافة الدقيقة التي تتطلبها المعايير البريطانية. يستخدم الفنيون المثاقب الأساسية ذات الرؤوس الماسية لإنشاء فتحات استقبال رأسية أنيقة في الركيزة الجرانيتية أو الخرسانية. يجب تنظيف كل ثقب جيدًا باستخدام الهواء المضغوط والفرش السلكية لإزالة جميع الغبار الحجري المتبقي، والذي قد يؤدي إلى إضعاف الرابطة اللاصقة الكيميائية.

بمجرد تجهيز الثقوب بالكامل، يتم حقن راتنجات إيبوكسي أو فينيلستر عالية القوة في التجويف. يتم بعد ذلك إدخال السيقان اللمسية الفردية بحركة ملتوية طفيفة لضمان تغطية كاملة من الراتنج حول حواف التثبيت. يجب مسح أي راتنج زائد على الفور للحفاظ على المظهر الأصلي للسطح. تضمن منهجية التثبيت الكيميائي هذه أن المسامير الفردية يمكنها تحمل قوى السحب الرأسية التي تتجاوز عدة كيلونيوتن، مما يمنع الإزاحة من آلات كنس الشوارع أو مركبات الصيانة المدنية الثقيلة.

يتطلب الامتثال على المدى الطويل جدول صيانة استباقيًا يراقب سلامة ملف التعريف اللمسي والاحتفاظ بالتباين البصري. على مدار سنوات من الخدمة، يمكن أن يؤدي تراكم الأوساخ والعلكة وتسربات الزيت إلى إخفاء التباين بين الرصف والمؤشرات. يؤدي الغسيل بالضغط المنتظم باستخدام عوامل التنظيف غير التفاعلية إلى إزالة الملوثات السطحية دون إتلاف الحجر أو الحشوات المعدنية. بالإضافة إلى ذلك، ينبغي إجراء عمليات تفتيش مادية نصف سنوية للتحقق من عدم تفكك أو تلف أي مكونات فردية، وبالتالي التخفيف من أي التزامات محتملة تتعلق بالسلامة العامة أو التعثر والسقوط.

ملخص تحليلي شامل لتصميم الأماكن العامة الشاملة

يتطلب تطوير البنية التحتية المدنية التي يمكن الوصول إليها فهمًا شاملاً لهندسة العوامل البشرية بالإضافة إلى الالتزام الصارم باللوائح الوطنية المعمول بها. ومن خلال اختيار مواد متميزة وعالية التباين وتطبيق منهجيات تركيب دقيقة، يمكن للسلطات البلدية والمطورين من القطاع الخاص بناء مناطق عامة توفر حرية حركة متساوية لجميع المواطنين. يضمن تكامل أنظمة اللمس الحديثة المنفصلة إمكانية التعايش بنجاح بين السلامة والامتثال والتصميم المعماري الخالد في البيئة المبنية الحديثة.
