ما هو الغرض من شرائط الأرضية اللمسية، وأين يتم تركيبها عادةً؟

تخدم شرائط الأرضية اللمسية، والمعروفة أيضًا باسم مؤشرات سطح الأرض اللمسية الاتجاهية (TGSIs)، الغرض الأساسي المتمثل في توجيه المشاة ضعاف البصر على طول مسار آمن للسفر مع تحذيرهم من المخاطر القادمة أو تغييرات الاتجاه أو نقاط القرار. يتم تركيبها عادةً على طول منصات النقل، والأرصفة العامة، ومداخل المباني، وهبوط السلالم، ومقاربات السلالم المتحركة، والممرات التجارية عالية الارتفاع.

في لمحة

مقدمة لشرائط الأرضية اللمسية

يتم رفع شرائح الأرضية الملموسة، ويتم تثبيت مقاطع سطحية خطية على أسطح المشي لتوفير التوجيه الاتجاهي والتوجيه الجسدي للمشاة ضعاف البصر.

تشكل هذه العناصر المعمارية المتخصصة جزءًا من شبكة أوسع تُعرف باسم مؤشرات سطح الأرض اللمسية (TGSIs). في حين تتميز مسارات المكفوفين الطولية الاتجاهية بأضلاع متوازية طويلة تتماشى مع مسار السفر الموصى به، تستخدم المؤشرات اللمسية التحذيرية قبابًا أو مساميرًا مقطوعة للإشارة إلى التوقف الوشيك أو تغيير الارتفاع الخطير. عندما يمشي شخص ضعيف البصر عبر سطح مجهز بشرائط لمسية، تنتج القضبان الخطية المرتفعة ردود فعل جسدية مميزة من خلال نعل الحذاء ومن خلال ملامسة العصا الطويلة.

من وجهة نظر هندسية، يجب أن توازن شرائح الأرضية الملموسة بين المرونة الهيكلية، ومقاومة الانزلاق، وتباين النصوع، والتكامل الجمالي. في المشاريع المعمارية الحديثة، يعد التكامل السلس مع الركائز الموجودة - مثل الجرانيت المصقول أو الرخام أو التيرازو أو بلاط السيراميك أو الخرسانة المكشوفة - أمرًا ضروريًا. بدلاً من العمل كعوائق بصرية، فإن مسارات المكفوفين الطولية الاتجاهية الحديثة عبارة عن مكونات بناء مصممة بدقة ومصنعة وفقًا لتفاوتات الأبعاد الصارمة.

في الهندسة المعمارية التجارية، وتخطيط النقل العام، والبنية التحتية البلدية، تضمن الحلول الاتجاهية عالية الجودة مثل مسارات المكفوفين الطولية شديدة التحمل توجيهًا متواصلًا على مدار عقود من حركة السير المستمرة والتعرض البيئي القاسي.

الأغراض الأساسية لشرائط الأرضيات اللمسية

الغرض الرئيسي من شرائط الأرضية الملموسة هو تحديد اتجاه اتجاهي مستمر وملاحة آمنة للمشاة للأفراد ذوي الإعاقات البصرية.

تعمل مسارات المكفوفين الطولية الاتجاهية كشبكة توجيه بديهية على مستوى الأرض. من خلال ترتيب القضبان المرتفعة المتوازية على طول اتجاه السفر، يمكن للمشاة الذين يستخدمون عصا طويلة تتبع الخط الأوسط للمسار بسهولة دون الانجراف إلى مناطق المركبات الخطرة أو حواجز البناء أو العوائق الهيكلية. يسمح المظهر الجانبي المستمر لطرف العصا بالانزلاق بسلاسة على طول الوادي بين القضبان، مما يوفر ردود فعل حسية فورية ومنخفضة التعب.

علاوة على ذلك، تحدد شرائط الأرضية اللمسية الاتجاهية طرقًا آمنة معينة في الأماكن العامة الواسعة حيث تكون المعالم البصرية بعيدة أو غائبة. في محطات المطارات، وساحات القطارات الضخمة، ومراكز التسوق، يمكن أن تسبب المساحات المفتوحة ارتباكًا شديدًا للأفراد المكفوفين. يوفر تثبيت الأشرطة اللمسية مسارًا ماديًا يمكن الاعتماد عليه يربط نقاط الدخول الرئيسية ببوابات التذاكر ومكاتب خدمة العملاء ومخارج الطوارئ ومناطق الصعود إلى المنصة.

بالإضافة إلى توجيه المسار، تعمل شرائط الأرضية الملموسة كعلامات توجيه عند تقاطعها مع مسامير التحذير. عندما يواجه أحد المشاة مجموعة عرضية من شرائط الاتجاه، فهذا يشير إلى الانعطاف أو فرع المسار أو الوصول إلى ميزة رئيسية للمنشأة. بالنسبة للمطورين التجاريين وسلطات القطاع العام، فإن دمج مسارات المكفوفين الطولية المتوافقة يخفف من المسؤولية، ويلبي التفويضات القانونية المتعلقة بإمكانية الوصول، ويوفر الشمولية الشاملة عبر البيئات الحضرية.

الأنواع الرئيسية والمواصفات الهيكلية

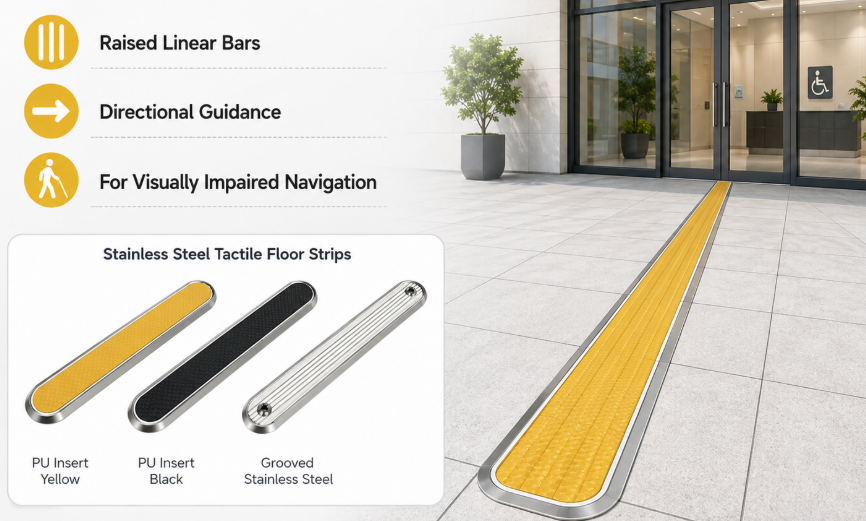

يتم تصنيف شرائح الأرضية الملموسة إلى سطح عادي، ومخدد، وملء بالكربوروندوم، ومقاطع جانبية مركبة مصممة خصيصًا لتطبيقات داخلية وخارجية محددة.

يعتمد تحديد ملف تعريف الشريط الملموس الصحيح على الظروف البيئية، وكثافة حركة السير، ومتطلبات مقاومة الانزلاق، ومتطلبات التصميم المعماري. توفر المقاطع المعدنية الصلبة المصنوعة من الفولاذ المقاوم للصدأ بدرجة 316 أو الألومنيوم المعماري المبثوق جاذبية جمالية فائقة وطول العمر. يتم تخصيص هذه الحانات بشكل متكرر لمقار الشركات الراقية، وساحات المتاحف، ومحطات المطارات الدولية.

لتعزيز الجر في الطقس الرطب والسلامة من الانزلاق، تتضمن مسارات المكفوفين الطولية المتقدمة حشوات كاشطة من الكربوروندوم أو أخاديد سطحية مصممة بعمق. توفر ملفات الحشو عالية الاحتكاك قيمًا عالية لاختبار البندول (PTV)، مما يمنع حوادث الانزلاق والسقوط على منصات النقل الرطبة أو الجليدية. بالنسبة للبنية التحتية الخارجية المتخصصة حيث يتم إعطاء الأولوية لكفاءة التكلفة والنشر السريع، توفر مسارات المكفوفين الطولية عالية المتانة من مادة البولي يوريثين (PU) أو البولي أوليفين حلولاً مرنة ومثبتة للأشعة فوق البنفسجية.

يقوم المحددون الذين يبحثون عن مقاومة مثالية للانزلاق على الممرات الخارجية المكشوفة في كثير من الأحيان باختيار مقاطع الألمنيوم الهندسية، مثل خطوط شريط الرصف اللمسي المليئة بالكربوروندوم، والتي تجمع بين القوة الهيكلية خفيفة الوزن وإدراج سطح مضاد للانزلاق عالي الجر.

مواقع التثبيت النموذجية

يتم تثبيت شرائح الأرضية الملموسة على طول منصات النقل وردهات المباني وممرات المشاة وهبوط السلالم والانتقالات الأرضية الخطرة.

1. محطات النقل بالسكك الحديدية والحافلات: على أرصفة القطارات وساحات مترو الأنفاق ومحطات النقل السريع بالحافلات (BRT)، توجه شرائط الأرضية الملموسة الركاب من حواجز التذاكر مباشرة إلى أبواب الصعود إلى المنصة. وهي تعمل بالتوازي مع حواف المنصة على مسافة آمنة خلف مسامير التحذير، مما يضمن اصطفاف الركاب بشكل منظم ومنع السقوط العرضي للمنصة.

2. أرصفة المشاة والساحات الحضرية: في شوارع البلديات، تحدد المسارات المكفوفين الطوليةية الاتجاهية طرق المشاة الآمنة من خلال الساحات الواسعة، مما يؤدي إلى المشاة ضعاف البصر إلى التقاطعات ذات الإشارات، ومنحدرات الرصيف، ومداخل المرافق العامة.

3. مباني المكاتب التجارية والمرافق العامة: داخل المراكز المدنية والمستشفيات والجامعات والأبراج التجارية، تربط شرائح الأرضية الملموسة أروقة المدخل الرئيسي بالمصاعد ومكاتب الاستقبال والسلالم الرئيسية ومرافق الحمامات التي يمكن الوصول إليها.

4. السلالم المتحركة، والممرات المتحركة، ومقاربات السلالم: يتم وضع المسارات المكفوفين الطوليةية بشكل عمودي أو موازي لحركة المرور الاتجاهية المؤدية إلى أنظمة النقل الميكانيكية، مما يعطي إشارات مرئية ومادية قبل الدخول إلى أسطح السلالم المتحركة.

هندسة المواد واعتبارات المتانة

يؤثر اختيار المواد لشرائط الأرضية الملموسة بشكل مباشر على مقاومة التآكل، والتآكل الميكانيكي، والأداء المضاد للانزلاق، وإجمالي تكلفة دورة الحياة.

في هندسة إمكانية الوصول الصناعية، تعد متانة المواد تحت التأثير المتكرر والأحمال الثقيلة (مثل عربات الأمتعة وأجهزة تنظيف الأرضيات والكراسي المتحركة) أمرًا بالغ الأهمية. يمثل الفولاذ المقاوم للصدأ من الدرجة 316 المعيار الذهبي للبيئات الخارجية المسببة للتآكل والمناطق الساحلية البحرية بسبب محتواه العالي من الموليبدينوم، والذي يوفر مقاومة استثنائية للتآكل والشقوق. يظل الفولاذ المقاوم للصدأ من الدرجة 304 خيارًا فعالاً من حيث التكلفة للمرافق التجارية الداخلية.

توفر سبائك الألومنيوم المبثوقة، مثل 6063-T6 أو 6061-T6، نسبة قوة إلى وزن استثنائية وتحكمًا دقيقًا في الأبعاد. تعمل الطبقات النهائية المؤكسدة (15 إلى 25 ميكرون) على حماية شرائح الألومنيوم من الأكسدة مع توفير خيارات تباين بصري باللون الرمادي الداكن أو الأسود أو الذهبي. عند دمجها مع حشوات الكربوروندوم المعدنية المضادة للانزلاق، تحقق شرائح الألومنيوم ثباتًا هيكليًا عاليًا وتصنيفات احتكاك مضادة للانزلاق.

بالنسبة لمشاريع الحفاظ التاريخية أو التصميمات الداخلية المعمارية الفاخرة، توفر شرائط الأرضية اللمسية المصنوعة من النحاس الصلب لمسة نهائية دافئة وأنيقة تتجلى بشكل طبيعي مع مرور الوقت مع الحفاظ على السلامة الهيكلية تحت حركة السير.

طرق التثبيت وتوافق الركيزة

يتم تثبيت شرائح الأرضية الملموسة باستخدام مواد لاصقة هيكلية عالية القوة يتم تطبيقها على السطح، أو مثبتات ميكانيكية مثبتة على الجذع، أو طرق الخرسانة المصبوبة مباشرة في المكان.

يعتمد اختيار تقنية التثبيت الصحيحة على ما إذا كان المشروع يتضمن إنشاءات جديدة أو تحديثًا للأرضيات الجاهزة الحالية. بالنسبة للأرضيات الموجودة من الجرانيت أو الرخام أو بلاط السيراميك، فإن فتحات الركيزة التي يتم حفرها في القلب لتلقي مسارات المكفوفين الطولية المثبتة على الجذع تنتج أعلى مقاومة للسحب. تعمل راتنجات الإيبوكسي أو البولي يوريثين عالية الأداء على تثبيت الجذع السفلي بشكل آمن في الركيزة، مما يعزل الشريط عن ضغوط القص للتمدد الحراري.

بالنسبة للتطبيقات المثبتة على السطح حيث يكون الحفر الأساسي مقيدًا بسبب الألواح الخرسانية بعد الشد أو كابلات التدفئة تحت الأرضية، يتم ربط المسارات المكفوفين الطوليةية ذات الظهر المسطح باستخدام مواد لاصقة هيكلية صناعية أو أشرطة لاصقة أكريليك عالية الجودة. يعد إعداد السطح أمرًا بالغ الأهمية: يجب تنظيف الركائز تمامًا، وإزالة الشحوم منها، والتآكل الميكانيكي، ومعالجتها باستخدام مواد أولية للركيزة لتحقيق أقصى قوة للربط.

عند صب أرصفة خرسانية جديدة أو ساحات عامة، يمكن دمج قوالب الأشرطة الملموسة مسبقة التشكيل أو قضبان التثبيت المصبوبة مباشرة في الخرسانة الرطبة، مما يؤدي إلى إنشاء مجموعة هيكلية متكاملة تقضي على مخاطر فشل الروابط اللاصقة على المدى الطويل.

المعايير التنظيمية وتباين النصوع

تتطلب معايير إمكانية الوصول الدولية شرائح أرضية تعمل باللمس للحفاظ على أشكال أبعاد محددة وتحقيق تباين النصوع البصري الإلزامي مع ركائز الأرضية المحيطة.

تقوم الهيئات التنظيمية في جميع أنحاء العالم، بما في ذلك قانون الأمريكيين ذوي الإعاقة (ADA)، والمعيار الأوروبي EN 17210، وISO 23599، والمعيار الأسترالي AS/NZS 1428.4.1، بفرض معايير أداء هندسية وبصرية دقيقة للمؤشرات اللمسية. يتمثل المبدأ الأساسي في جميع متطلبات إمكانية الوصول في تباين النصوع - وهو فرق قيمة انعكاس الضوء المرئي (LRV) بين المؤشر اللمسي ومواد الرصف المجاورة.

يضمن تباين النصوع أن يتمكن الأفراد ضعاف البصر من اكتشاف المسارات اللمسية بصريًا في ظل ظروف الإضاءة المحيطة. يتم حساب التباين باستخدام صيغة مختبر Bowen-Erb أو CIE:

تباين LRV (%) = | (ب1 - ب2) / (ب1 + ب2) | × 100

حيث B1 هي قيمة انعكاس الضوء للركيزة الأرضية وB2 هي قيمة انعكاس الضوء للشريط اللمسي. تحدد معظم المعايير الدولية الحد الأدنى من تباين النصوع بنسبة 30% للمسارات المكفوفين الطوليةية المدمجة أحادية اللون وما يصل إلى 45% أو 60% للشرائط المنفصلة ومتعددة الألوان.

بروتوكولات الصيانة والتشغيل

تتضمن الصيانة الروتينية لشرائط الأرضية الملموسة اختبارًا دوريًا لمقاومة الانزلاق، وفحص أدوات التثبيت الميكانيكية، والتنظيف الآمن للمواد الكيميائية، والتحقق من روابط الركيزة.

للحفاظ على السلامة والامتثال على المدى الطويل، يجب على مديري المنشأة إنشاء بروتوكول صيانة استباقية لجميع شرائح الأرضية اللمسية الاتجاهية المثبتة. يمكن أن يؤدي تراكم الزيوت أو الأوساخ أو شمع التنظيف أو الأوساخ الصناعية المحمولة بالهواء إلى تدهور نسيج السطح، مما يقلل بشكل كبير من معدلات مقاومة الانزلاق ويحجب تباين النصوع البصري.

ملاحظة الصيانة: يجب على فرق التنظيف تجنب استخدام المنظفات الكيميائية شديدة الحموضة أو القائمة على الكلور على الشرائط المعدنية الملموسة، حيث أن هذه العوامل تدمر الطبقة الواقية من أكسيد الكروم السلبي على الفولاذ المقاوم للصدأ وتتسبب في أكسدة سريعة على أسطح الألومنيوم المؤكسدة. استخدم منظفات إنزيمية ذات درجة حموضة محايدة مقترنة بفرش نايلون دوارة ذات ضغط منخفض. قم بإجراء اختبار مقاومة انزلاق البندول بشكل دوري (BS 7976-2 / AS 4586) للتحقق من أن حشوات الكربوروندوم المضادة للانزلاق تحافظ على الحد الأدنى من قيمة اختبار البندول (PTV) البالغة 36 في الظروف الرطبة. قم بفحص مثبتات الجذع سنويًا لإعادة سد أي شقوق شعرية ديناميكية في المفاصل قبل أن يؤدي دخول الرطوبة إلى إضعاف الرابطة اللاصقة الموجودة تحت الأرضية.

الاستنتاج الفني ورؤى الصناعة

تعد شرائط الأرضية اللمسية مكونًا أساسيًا في هندسة إمكانية الوصول والتي توفر للمشاة ضعاف البصر توجيهات آمنة ومستمرة ومستقلة عبر البنية التحتية العامة.

يتطلب تصميم وتحديد مؤشرات سطح الأرض الملموسة الفعالة تحقيق التوازن بين الأداء الميكانيكي واختيار المواد والجماليات المعمارية والامتثال الصارم للمعايير الدولية مثل إرشادات ISO 23599 وADA. سواء تم نشر قضبان من الفولاذ المقاوم للصدأ من الدرجة 316 في محطات السكك الحديدية الساحلية أو شرائح الحشو من الكربونيوم عبر ساحات المطارات ذات الكثافة السكانية العالية، فإن إعطاء الأولوية لإعداد الركيزة المناسب، والتثبيت الهيكلي، وحساب تباين النصوع يعد أمرًا أساسيًا لنجاح المشروع على المدى الطويل.

بالنسبة للمهندسين المعماريين ومستشاري إمكانية الوصول ومقاولي المشتريات الهندسية، فإن اختيار الحلول اللمسية الاتجاهية المصممة خصيصًا لهذا الغرض والمختبرة يضمن أن أصول البناء توفر السلامة والامتثال القانوني والتحسين المعماري. للحصول على أوراق بيانات هندسة المنتج التفصيلية، ورسومات تثبيت CAD، وحلول التصنيع المخصصة، استكشف مجموعتنا الشاملة من منتجات إمكانية الوصول المعمارية عالية الأداء في YK Runyan Accessibility Solutions.
